Vážení obchodní přátelé,

v novém ceníku divize „Větrání a teplovzdušné vytápění rodinných domů a bytů" je poprvé uveden nový digitální ovladač pro dvouzónové jednotky typu CP 08 RD, který nahrazuje původní typ CP 01 RD. Tato drobná záměna ale skrývá nejradikálnější změnu regulace v oblasti výrobků pro RD od roku 2002. Jedná se postupné zavádění nové generace regulace. V první etapě u větracích jednotek s rekuperací tepla řady DUPLEX EC a DUPLEX ECV, v další etapě pak bude stejný typ regulace použit i u teplovzdušných jednotek.

Vzhledem k rozsahu a důležitosti změny regulace, vč. návaznosti na již realizované VZT rozvody, bychom ji chtěli představit podrobněji.

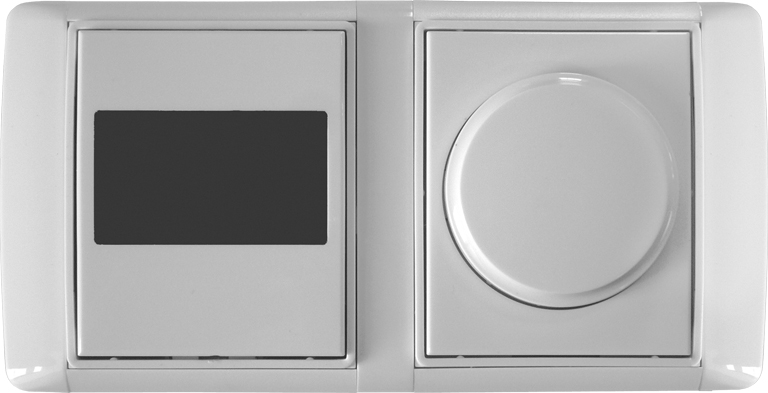

Základní informace a popis ovladače CP 08 RD:

• Vzhledově je shodný s typem CP 07 RD, který je dodáván pro teplovzdušné jednotky řady DUPLEX R_.
• Instalace do přístrojové dvojkrabice obdobně jako standardní vypínače, rámeček ovladače doléhá přímo na zeď.
• Možnost výběru barvy - bílá nebo slonová kost, design je totožný s programem společnosti ABB, série ELEMENT.
• Provozní stavy a informace jsou zobrazovány na grafickém displeji, ovládání pomocí otočného velkoplošného ovladače.
• Ovladač umožňuje nezávislé řízení provozních stavů celého vzduchotechnického systému a teploty, tzn. oproti předchozí verzi CP 01 má jinak řešenou strukturu nastavování a programování. Ovládání provozních režimů VZT systému je možné buď v manuálním režimu, tedy nastavený režim je trvalý. Druhá možnost je automatický provoz podle časového programu, kdy má uživatel možnost 8 změn režimů VZT systému v průběhu každého dne v týdnu. Tímto je možné si nastavit různé režimy větrání např. během noci, tedy možnost programového řízení. Samozřejmě, i v tomto automatickém režimu je povolená ruční změna, která platí do další změny dle automatu.
• Řízení teploty - je zde umožněna možnost využití několik způsoby.
  • Pokud není instalován ohřívač do potrubí, je možné přes CP 08 RD ovládat základní otopné soustavy (náhrada prostorového termostatu).
  • Pokud je osazen ohřívač vzduchu do potrubí (vodní, elektrický), je možné zvolit režim konstantního ohřevu dle časového pásma, tedy ohřívat vzduch na pevně nastavenou hodnotu. Druhá možnost je nastavení v časovém pásmu o jakou teplotu má být přiváděný vzduch teplejší (chladnější) proti referenční hodnotě. Zde pak je teplota přiváděného vzduchu dle nastavení přes den vyšší než v noci, v době teplotního útlumu.
• Ovladač umožňuje nastavení periodického nebo stálého větrání a také nastavení režimu party nebo dovolená - tedy do kdy má být jednotka v nastaveném režimu a kdy se má vrátit do automatického provozu dle programu.
• Ovladačem je možné nastavit podmínky pro ovládání dvou uzavíracích klapek, které umožní řízení zónového větrání - např. snížení přívodů do neobsazených prostorů (obývací pokoj v noci apod.).
• V době, kdy není aktivní režim topení nebo chlazení se využívá informačního prostoru zobrazující tento stav na displeji k zobrazení venkovní teploty (vyžaduje připojené venkovní čidlo teploty - volitelné příslušenství).
• Ovladač má i další funkce a možnosti provozu, bližší podrobnosti jsou uvedeny v návodu na obsluhu.

Základní informace a popis řídící desky rovnotlaké větrací jednotky DUPLEX EC / ECV:

• Nová řídící deska osazená v jednotce řady DUPLEX EC a ECV má výrazně rozšířeny standardní funkce v porovnání s předchozí verzí. Veškerá logika řízení je umístěna na této desce, ovladač dává pouze pokyny k provozu.
• Deska je přizpůsobena na připojení externích signálů 230 V od koupelen, WC a kuchyně. Pokud bude přiveden signál,
  je jednotka uvedena do větracího výkonu dle nastavení - výkon je možný nastavit pro každý vstup samostatně. Délka doběhu je společná.
• Na desku je možné napojit další externí vstupy - dle volby buď spínací kontakt nebo vstup 0 – 10 V.
• V případě čidla s výstupem 0 – 10 V (např. CO₂) je dokonce možné nahradit ovladač CP 08 RD a řídit jednotku pouze tímto čidlem. Servisní technik provede nastavení jednotky DUPLEX EC / ECV dle výstupu řídícího čidla, dle parametrů objektu a počtu osob dle volby automatických režimů, výkonu větrání při externích signálech atd. Zbytek řízení je na čidlu CO₂. Systém větrání pak funguje bez nutnosti zásahu uživatele.
• Stejným způsobem je možné ovládat i nadřazeným systémem s výstupem 0 – 10 V.
• V případě realizace zemního výměníku je nutné pouze systém doplnit o čidlo venkovní teploty ADS 110, výstup pro ovládání klapky je součástí standardní výbavy.
• Další vlastnosti a možnosti regulace jsou uvedeny v návodech k jednotkám a v podkladech pro projektanty
  a servisní techniky.
• Rovněž byl aktualizován návrhový software, který od verze 5.30 již obsahuje podporu tohoto nového ovladače CP 08 RD.

Doplňující a odbornější informace pro stávající uživatele rovnotlakého větracího systému ATREA, servisní techniky a montážní firmy:

• S uvedením tohoto ovladače a verze regulace na trh byl ukončen i vývoj a aktualizace stávající řídící desky DU-EC v jednotkách DUPLEX EC / ECV. Vzhledem k jiné koncepci nebude možné stávající, již dodané jednotky vybavit ovladačem CP 08 RD - původní regulace s CP 01 a nová verze regulace s CP 08 RD nejsou mezi sebou zaměnitelné.
• Pro ovladač CP 08 RD je nutné do stěny osadit instalační elektrickou dvojkrabici.
• POZOR - nová řídící deska má všechny výstupy pro ovládání externích servopohonů na klapkách vzduchotechnických rozvodu 24 V! Je proto potřeba na stavbách prověřit osazené servopohony a u jednotek s novou regulací (ovladač CP 08 RD) vyměnit servopohony 230 V (dvoupolohové) za 24 V (dvoupolohové). El. Připojení je shodné - je potřeba tří žilového kabelu. V případě již realizovaných rozvodů nebo expedovaných tvarovek nabízíme provedení záměny servopohonů (na základě Vámi dodaného servopohonu ke konkrétní zakázce Vám zašleme servopohony 24 V pro osazení na stavbě).
• Pro servisní techniky - součástí ovladače CP 08 RD je i zóna pro servisní nastavení, tedy možnost nastavování parametrů jednotky ve vazbě na objekt bez nutnosti RM-testu. Přístup je přes servisní heslo, bližší informace v sekci MaR společnosti ATREA.
• Tato nová regulace, tj. ovladač CP 08 RD a vestavěná deska regulace, bude v blízké budoucnosti zavedena i v jednotkách teplovzdušných - DUPLEX R_. Dojde tedy k sjednocení regulace a zjednodušení realizací a případných servisů. O tomto termínu budete informováni samostatným dopisem.
• Termín dodávek nové verze regulace, změna v technických podkladech:
• Zavedení verze regulace s ovladačem CP 08 RD do standardního prodeje se předpokládá v polovině měsíce října 2009 (předběžně od 15. 10. 2009).
• Vzhledem k přípravě projektů a také k předstihu montáží rozvodů VZT proti vlastní dodávce VZT jednotek upozorňujeme na napájení servopohonů – 24 V.
• Na základě předchozích bodů jsou připraveny pro použití projektanty a montážními firmami následující podklady:
  • Projektanti:
    • v návrhovém programu ATREA je u jednotek DUPLEX EC, ECV v části regulace přednastavena regulace s CP 08 RD. Zároveň je možný tisk elektro schématu kompatibilního s ovladačem CP 08 RD. Tyto elektro schémata budou postupně dopracovávány, doporučuji pravidelně návrhový program aktualizovat.
    • v chráněné zóně jsou připraveny výpisy materiálu pro teplovzdušné jednotky DUPLEX R_ a pro větrací jednotky DUPLEX a DUPLEX EC, ECV. Rozdělení je proto, aby nedocházelo k předepisování servopohonů 230 V na tvarovkách pro DUPLEX EC, ECV 2.generace. (pozn. jakmile bude na jednotkách DUPLEX R_ zavedena stejná základní deska MaR, budou opět výpisy sjednoceny).
  • Montážní a servisní firmy, stavebníci, projektanti:
    • na stránkách ATREA – divize RD – ke stažení je doplněn dokument „Projekční podklad elektro – větrací jednotky s ovladačem CP 08 RD“ (zde). Používejte tento podklad při přípravě elektroinstalace a při komunikaci se stavbou.

Věříme, že i přes případné drobné komplikace v servopohonech a datu zavedení tuto změnu přijmete a informace v tomto sdělení Vám pomohou při volbě komponentů, realizacích systémů a při jejich užívání.
